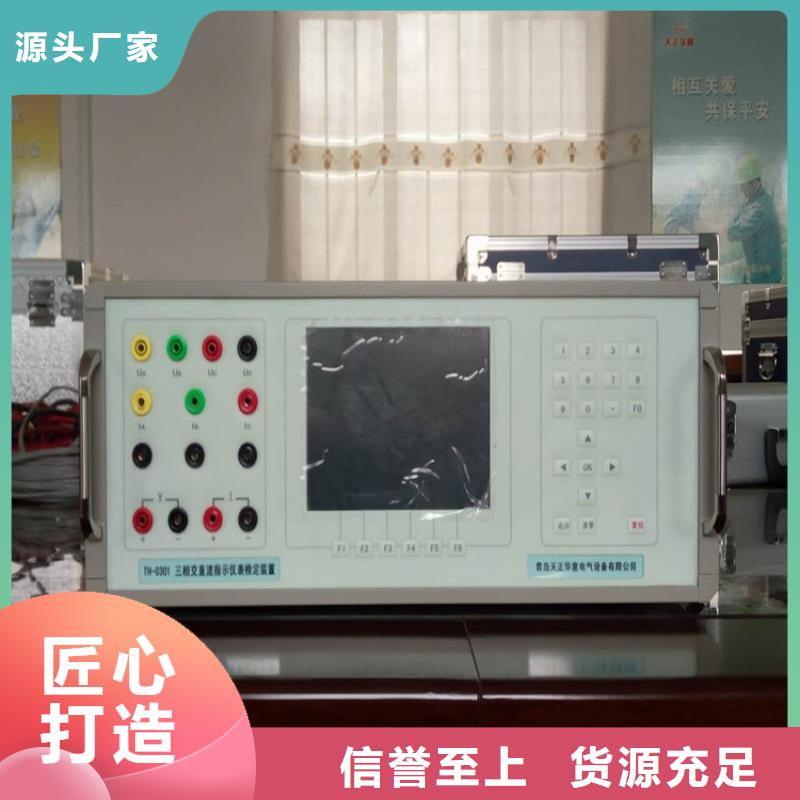

三相交直流指示仪表校验仪保定实体大厂

保定交流采样现场校验仪 内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置；⑵ 频率栏中显示值在没有交流电压、电流信号时，显示为“38.110”，有交流电压、电流信号时，则显示实际“市电”频率值。当对频率进行“送数”操作或在按屏幕下边六个按键中对应“频率”的空白键进入“交流频率输出设置”界面后，按数字键“9”（市电/标频）键，将频率由“市电”状态转成“标频”状态时，则频率栏中显示“标频”值。注：对于频率进行步进操作时，必须先将频率由“市电”状态转成“标频”状态，否则按“1～5”键步进调节无效；⑶ 在图4中按屏幕下边六个按键中对应“因数”的空白键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后 ，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前电压、电流的档位；相别、接线方式的状态；设置电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。

保定交流采样现场校验仪须知！ 警告 切勿在电流输出端开路状态下进行电流输出操作。切勿在电压输出端短路状态下进行电压输出操作。 在接通电源前请确认供电电压为220V。 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。 装置供电系统应可靠接地。切勿让装置内部进水。 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指标3.1 电 压3.1.1 测量范围： 60V～400V3.1.2 额定电压量程： 60V、100V、200V、400V3.1.3 准确度：3.0V～600V 误差≤±0.03％（读数）±0.02％（满度）0.05级；3.1.4 显示方式：直读、100分格两种（5 1/2显示）3.1.5 输入阻抗：R≥2MΩ3.1.6 温度系数：5℃～45℃内优于 10PPm/℃3.2 电 流3.2.1 测量范围： 1A～12A3.2.2 额定电流量程： 1A、5A、10A、CT(10A钳形互感器)3.2.3 不确定度：1A～10A误差≤±0.03％（读数）±0.02％（满度）0.05级CT误差≤±0.12％（读数）±0.08％（满度）0.2级3.2.4 显示方式：直读、100分格两种（5 1/2显示）3.2.5 输入负荷： 0.1VA3.2.6 温度系数：5℃～45℃内优于 10PPm/℃3.3 功 率3.3.1 测量范围：0.3W～4000W

<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂

保定交流采样现场校验仪 4、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按数字键【1】，本装置显示被校表的被检各点；5、按【电流】键，对准被上升电流值为准被校表分格，（因本装置的上升键由“1、2、3、4代）按【1】键可上升电流10％，【2】键为1％，【3】键为0.1％，【4】键为0.01％，下降的四键由【5】、【6】、【7】、【8】代替，操作这八个键，对准各分检点按下计算键，装置将自动显示每一个点的误差及变差；例2、校一块220V，5分格交流直读表1、将被校表与交流输出端的任意一相连接，根据主菜单按数字键【5】；选择交流电压表（如右图所示）2、装置翻页到子菜单，电压档位选择200V按数字键【4】；3、按【分格】键，光标移至总分格数，这时按数字键【2】【2】【分格】键确认，光标移至分格栏，按数字键【5】【分格】完成分格置入，4、按【参数】键，光标移至交流电压表栏，按数字参数置入，【2】【2】【0】【参数】键确认，完成被校表参数置入；5、按【校验】键，选择【1】自动校验，开始校表；6、按【电压】键操作【1】【8】，八个键，上升或下降电压幅值。

保定交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂

保定交流采样现场校验仪 指示仪表校验在主菜单（图3）中，按“2”键进入指示仪表检测子菜单如图10。5. 4. 1 交流指示仪表半自动检测在指示仪表检测子菜单（图10）中按“1”后，进入“交流电压表参数输入”界面，显示如图11。图的上半部（输出检测）显示内置“标准表”所测得的各相电压、电流、功率、功率因数（或角度）和总的有功功率、无功功率、频率、功率因数及装置当前的电压档位、电流档位、接线方式；图的中部是用于输入当前类型被检仪表参数的地方；图下方的“电压”、“电流”、“功率”、“因数”、“频率”是指被检仪表的五种类型，按其对应键后，可输入当前类型被检仪表的参数和进行半自动检测。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检仪表的参数，有利于校多块同参数的表。若在“交流XX表参数输入”（XX会随按图下方五种表的类型对应键而相应改变）界面里有不正常显示时，请按“返回”键，可在指示仪表检测子菜单（图10）中按“4”（4:交流指示仪表初始化）后，使其回到初始状态，恢复显示正常。

<保定>天正华意电气设备有限公司
三相交直流指示仪表校验仪保定实体大厂 <保定>天正华意电气设备有限公司

保定交流采样现场校验仪 3、置入被校表各项参数，按【变比】键光标移动至PT栏，按数字键【3】【5】【0】【0】【变比】键，光标移至CT栏，按数字键【1】【2】【0】【变比】键，完成变比的置入。4、按【参数】键，光标移至参数栏，按数字键【3】【0】【参数】键，然后按【 ? 】键改变兆瓦单位，完成被校表额定量程的置入，按【分格】键，光标移至总分格数栏，按数字键【3】【分格】键，光标移至分格栏默认分格为1，按【分格】键，完成被校表各项参数的置入。5、按【↑】键移动光标至电压栏根据提示，按数字键【0】上升电压幅值，也可按【监控】键，分别按电压键升，后按【电流】键转换升降。6、按【校验】键，按数字键【1】，选择自动检表，装置自动翻页，根据提示，按数字【2】选择双向表，装置将自动显示被校表需校的各点。7、按【电流】键，再操作【1】—【8】个数字键，上升或下降电流幅值对准被校表分格，按【计算】键，可显示该点的误差，根据提示完成校表。

<保定>天正华意电气设备有限公司
<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂
<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂

保定交流采样现场校验仪 在“交流电量送数”界面中分别按“1”、“1”、“0”、“.”键（“手动送数”栏里显示为“＋110.000”），再按屏幕下边的“电压”键，则电压输出为220V；⑵此时可按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，分别按“1”、“0”、“0”、“.”键（“手动送数”栏里显示为“＋100.000”），再按屏幕下边的“电流”键，则电流输出为2.5A；也可直接分别按“0”、“0”、“0”、“1”、“0”、“0”、“.”键（“手动送数”栏里显示为“＋100.000”）以补零移位的方式输入“”，再按屏幕下边的“电流”键，则电流输出为2.5A；⑶按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，此时可分别按“0”、“.”、“5”、“”键（“手动送数”栏里显示为“＋0.50000L”），再按屏幕下边的“因数”键，则功率因数输出为0.5L；也可分别按“3”、“0”、“.”键（“手动送数”栏里显示为“＋30.0000”），再按屏幕下边的“角度”键，则功率因数输出为0.5L；⑷按屏幕下边的“步进”键，退出“交流电量送数”界面，回到“交流电流输出设置”界面中再按屏幕下边的“送数”键，重新进入“交流电量送数”界面里，分别按“5”、“1”、“.”键（“手动送数”栏里显示为“＋51.0000”），再按屏幕下边的“频率”键，则频率输出为51Hz；到这里，“送数”方式完成各电量幅值的上升操作。

<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂

保定交流采样现场校验仪 说明：前面板输出端子均为交流输出；后面板输出端子均为直流输出及75mV以下，1mA以下，专用端子。面板上6个电位器为三相电压、三相电流手动细调。七、键盘布置见图：（见附图2）键盘各按键功能说明：1、数字键：【0】—【9】为数字键，可配合【电压】、【电流】、【频率】、相位】键使用等到相应的输出，可配合【存贮】、【表号】、【查询】键使用得到所需调出的校表数据，可配合【分格】、【变比】、【参数】键使用输入校表数据，可配合液晶显示窗口的主菜单、子菜单提供相应的支持。2、 功能键：【 ? 】1、可配合数字键作为小数点使用；2、可在有变比的表校验时改变KW为MW的单位例如输入额定功率为30Mvar功率置入为按【参数】【 3 】【 0 】【参数】键，按【 ? 】键改变单位；【变比】有变比的表校验时，按【变比】键.置入方式为按【变比】键，光标移至PT栏按数字键置入电压变比，再按【变比】键确认光标移至CT栏，同样按数字键置入电流变比，按【变比】键确认；【校验】为校表命令的执行键；【参数】可配合数字键输入相应被校表常数；【存贮】1、用于存贮被校表数据如需存贮被校表数据，校完表后按“存储→相应的序号”如校完第三块表需存贮，则操作步骤如下：按“【存储】、【 3 】”键，则被校表数据存在第三块表内；2、可配合其它键用于软件修正标准表数据操作 详情请见附页中TH-3020多功能校准仪面板修正方法【计算/打印】校仪表时每按一次计算一次误差，为打印被试表的校验结果；【电压】配合数字键使用，是所输入数字幅值电压的执行键。【电流】配合数字键使用，是所输入数字幅值电流的执行键。【频率】配合数字键使用，是所输入数字幅值频率的执行键。【相位】配合数字键使用，是所输入数字幅值相位的执行键。【查询】配合数字键及【表号】键使用，可用于查询已存入的被校表数据；如需查询第三块表的数据，步骤如下：按“【查询】→【 3 】（被查询表的序号）→【表号】”键，菜单则显示第三块表数据。

<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂

保定交流采样现场校验仪电压、电流、频率相位的大小调节都必须先按一下相应的功能键后方可调节（在VFD显示屏上的相关位置有方块符号作提示）＊ 本校准仪设置相位（零度）自校准功能，相位在自校前，显示屏上PF值为------，Φ前面有×号，表示此时相位值未经校准。自校前请先接入被检表（功率表、相位表、功率因数表），在电压、电流输出都大于满量程的50％的情况下，按 键，显示闪烁数秒后，自校完成。（自校后本机可校验相位表，误差≤0.1°；用户如对相位（角度）要求较高，请经常进行相位检查（在Φ功能下，按100％键），在进行相位检查时仍必须接入负载，显示电压电流都大于满量程50％，如相位准确则显示 Φ：OK，在电压、电流负载改变或档位改变后，相位必须重新校零。）5.6电流输出设H/L电平开关，以满足不同内阻电流表的要求，一般情况下，请拨向“L”位置，当输出电压不能满足要求时，再拨向“H”。六、注意事项：6.1 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。6.2 电流输出连接导线的电流密度应不小于4A/mm2。6.3 电压输出在低量程档（1V），连接导线截面积应大于2.5mm2，电压输出在高量程档（100V以上），连接导线应有良好的绝缘，并注意人身。6.4 仪器过热（超温）机内蜂鸣器开始鸣叫，此时应把电压、电流输出都回零（可不关机），待蜂鸣器不叫后再继续使用。6.5 关机前请切断所有输出。

<保定>天正华意电气设备有限公司

保定交流采样现场校验仪谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“U幅度”、“U角度”、“I幅度”、“I角度”间移动，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过20％。）5. 3. 1. 2送数操作在图4所示界面按屏幕下边六个按键中的“送数”键，显示如图6，同时屏幕下方的“送数”键变成“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下边六个按键中的“步进”键即可。若在“手动送数”框里输入错了所需数值时，也可按一下“步进”键返回到步进状态，再重新进入“送数状态”，比按键移位重新输入要快捷。输出检测交流电量送数手动送数C图6在“手动送数”框里输入所需数值（含小数点），再按相应“电压”键，或“电流”键，或“因数”键，或“频率”键，或“角度”键，即一步到位地输出“相别”栏中所显示相别状态的上述各量（电压、电流以当前量程的百分数输入；因数、角度、频率以实际值输入；相别切换只针对电压、电流、因数、角度有效。）。若输入数值超出规定范围，则以规定范围值输入。

保定交流采样现场校验仪 电能表校验校表举例：例、自动检定一只220V/5A电能常数为450的三相四线有功电度表，操作步骤如下：1、将被校表挂在校表架上并接好线，对准光电头，如需打印，则要接好打印机，打开打印机开关；2、启动总电源开关，待液晶显示屏主菜单正常显示后按【←】或【→】光标键进入电能表校验主菜单，根据主菜单提示，按数字键【2】进入三相四线的有功表校验状态；3、可用【↑】或【↓】键翻阅子菜单，进入电流档位页，根据子菜单的提示，按数字键将电流量程切换到5A档位；4、同上翻阅子菜单，进入电压档位页，根据子菜单提示，按数字键将电压量程切换到200V档；5、按【监控】键子菜单消失，屏幕上出现请输入数值，按数字键【1】【1】【0】【电压】键，电压表则显示220.00电压值输入完毕；6、按【分格】键子菜单消失，光标移至圈数一栏，按数字键送入被校圈数如按【2】再按【分格】键确认，则被校表圈数为两圈，也可直接按【分格】默认被校圈数为1圈；7、按【监控】键子菜单提示“请输入数值：”此时输入：【4】【5】【0】【参数】，注：监控键为一个多功能键，需和其他键配合使用：a、可作为退出当前子菜单，显示主菜单，b、也可配合功能键及数字键置入相应的参数；8、检查光电头采样是否正常；9、按【校验】键屏幕显示：1、自动检表，2、单点检表，根据提示按数字键【1】本机进入自动校验，并自动上升相应的电流幅值，根据光电采样计算并显示误差；10、如需单点校验，则按数字键【2】，被校表误差将误差栏中显示，这时请按【↑】或【↓】键移动光标至电流根据子菜单选择您所需校验点的电流幅值。存表总清密码：

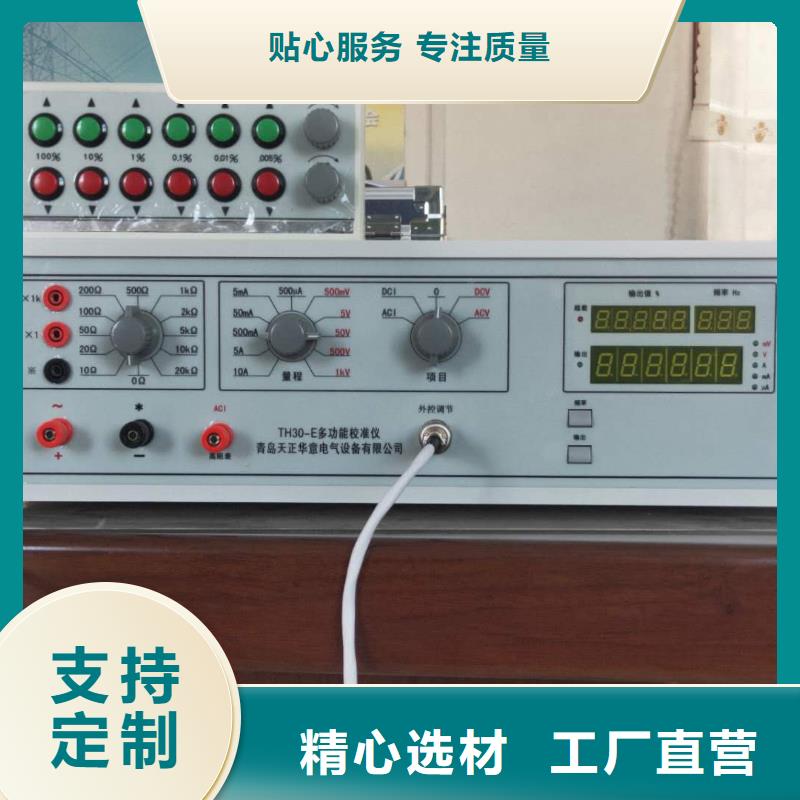

保定交流采样现场校验仪 使用细则：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示步长的选择：按动步长键，循环显示倍率值，此项功能主要用于分几步输出满量限值输出调节外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。7.5.4.2：面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式

<保定>天正华意电气设备有限公司 三相交直流指示仪表校验仪保定实体大厂

---
